具有大范围扩径及自检功能的多轴平行性检测装置

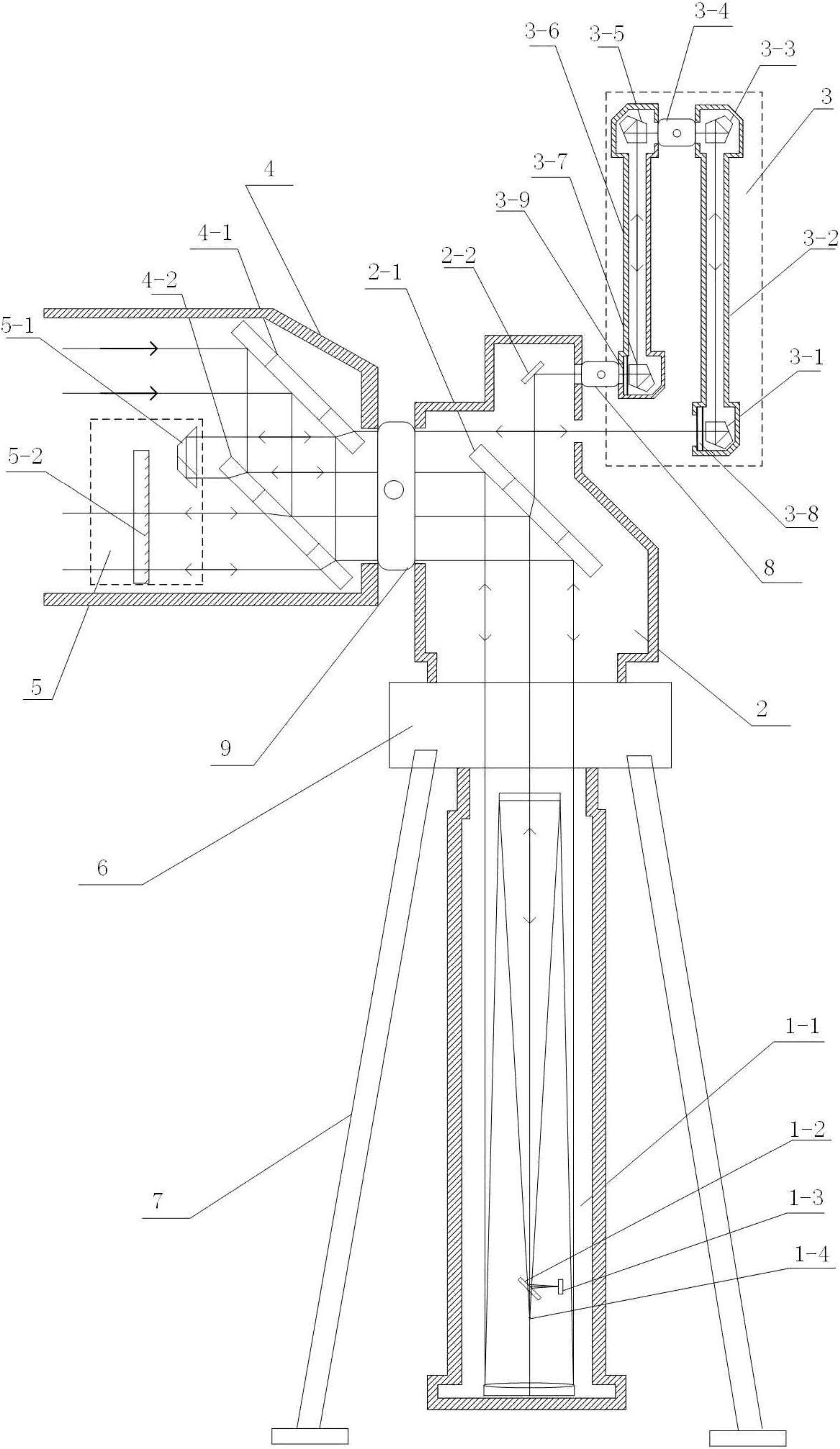

具有大范围扩径及自检功能的多轴平行性检测装置，属于光轴平行性检测技术领域，为了解决现有的光轴平行性检测技术，存在精度差、受自身口径影响大、无法进行野外测试的问题，该装置由平行光管组件、反射镜组件、小范围扩径组件、大范围扩径组件、自校准组件、精调平台和三脚架组成；精调平台设置在三脚架上；反射镜组件固定在精调平台上；平行光管组件设置在精调平台的下方且置于三脚架内部；小范围扩径组件和大范围扩径组件分别设置在反射镜组件两侧，小范围扩径组件可绕反射镜组件转动，大范围扩径组件可绕反射镜组件转动；自校准组件设置在小范围扩径组件的外侧；本装置占用空间小，布局合理，便于携带，适合野外使用。
