一种闭链式步行腿机构

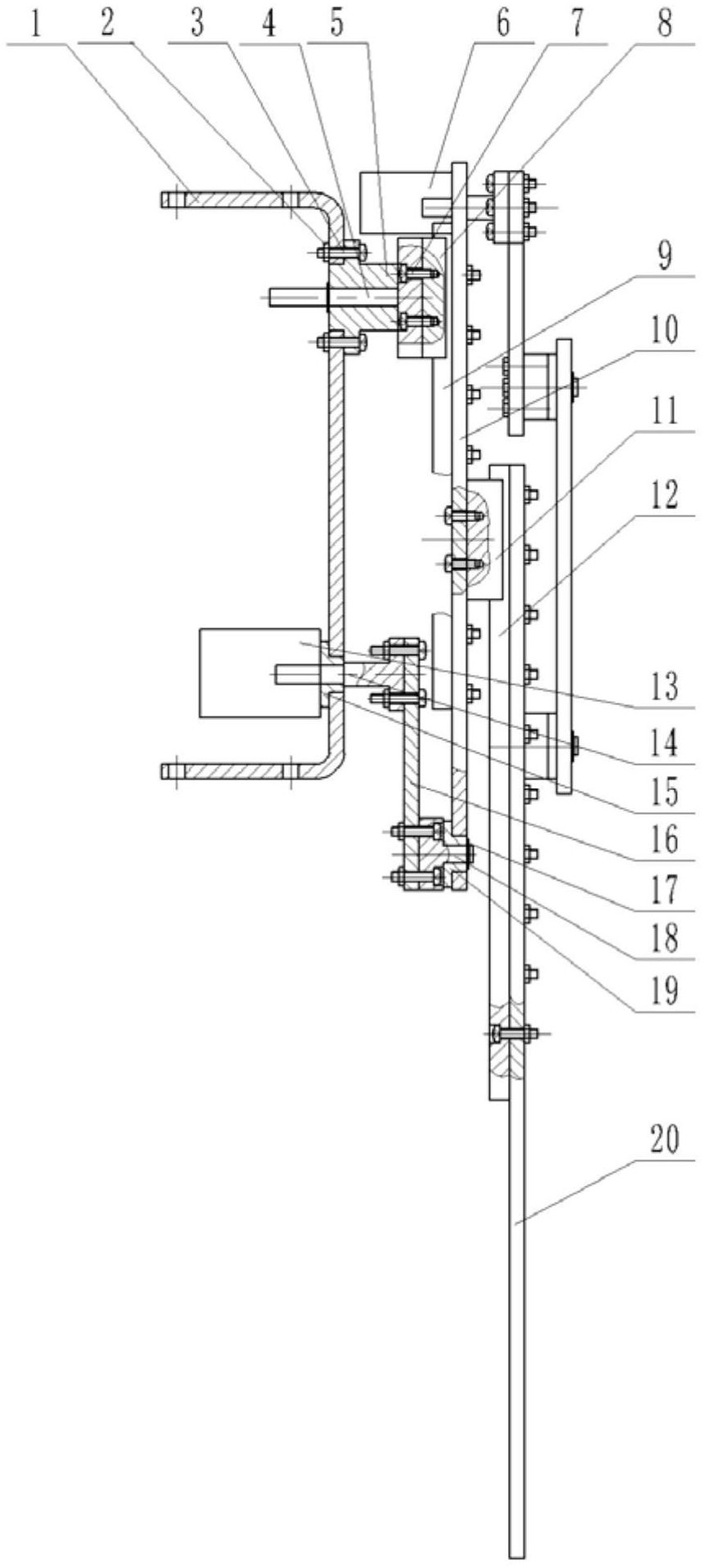

本发明公开一种闭链式步行腿机构，属于机器人车辆行走技术领域。本发明步行腿机构包括第一闭链机构(大腿部分)及第二闭链机构(小腿部分)，大腿采用曲柄摇块机构，包括安装支架、连杆、曲柄、滑块、电机、滑动轴承、转轴、导轨、曲柄轴及连杆轴；小腿采用曲柄滑块机构，包括滑块、电机、导轨、腿杆、滑动轴承、曲柄轴、曲柄及连杆。大腿的曲柄摇块机构用于控制步行腿机构腿杆的上下移动和前后摆动，小腿的曲柄滑块机构则用于控制步行腿机构腿杆的伸缩，本发明机构能够通过大腿部分的电机和小腿部分的电机的协同驱动完成复杂路面的行走功能，本发明机构可应用于越障车或机器人的行走系统中。
