围岩应力场分布测试装置及方法

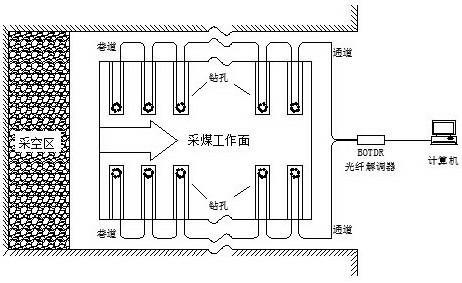

一种围岩应力场分布测试装置及方法，适用于煤矿井下对工作面巷道围岩/煤岩应力变化监测使用。包括围岩应力场分布测试装置，测试时在围岩体布置钻孔阵列，把测量光纤安装在钻孔中，将测量光纤串联接入矿用光缆，与光纤解调仪相连接，实现光信号从井下至井上的传输；光纤解调仪将光信号解调为数字信号并传输至计算机进行实时监控及分析处理，根据布里渊频移与应变的关系、应变与应力的关系提供了围岩应力场分布的测量方法。本设计采用单端测试，无需形成测试回路，降低了监测成本和监测难度，解决了目前围岩应力监测过程中监测点多、监测范围有限、信号传输线敷设及系统复杂的问题，有助于促进冲击地压等煤岩动力灾害的监测和预警技术的进步。
