一种轴承轴向加载及力测量装置

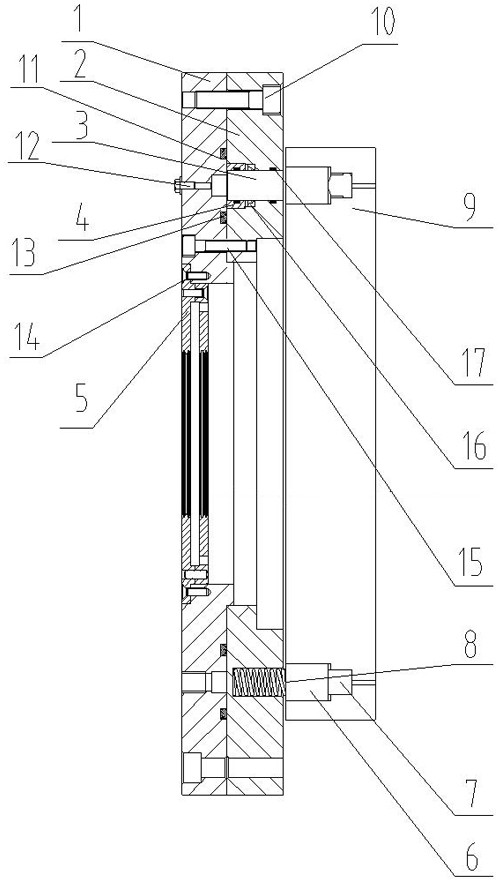

一种轴承轴向加载及力测量装置，套设在转轴外侧并设置在轴承座上，由加载机构和力测量机构组成，加载机构包括并列设置的油缸盖板和缸体，在油缸盖板贴近缸体的一端上挖设有环形油道，在缸体内呈环状交替均匀设置若干个预紧弹簧安装孔和若干个加载油缸柱塞孔，其中预紧弹簧安装孔与缸体的背向油缸盖板的一端贯通，加载油缸柱塞孔与缸体的两个端面贯通，环形油道与加载油缸柱塞孔连通；预紧弹簧安装孔内设置有预紧弹簧，加载油缸柱塞孔内设置有柱塞；力测量机构包括传动压盖，在传动压盖靠近缸体的一端填设有承压环，预紧弹簧和柱塞的输出端均向承压环施加载荷。本发明载荷均匀且灵活可调。
