一种利用数码相机观测的牛顿环实验装置

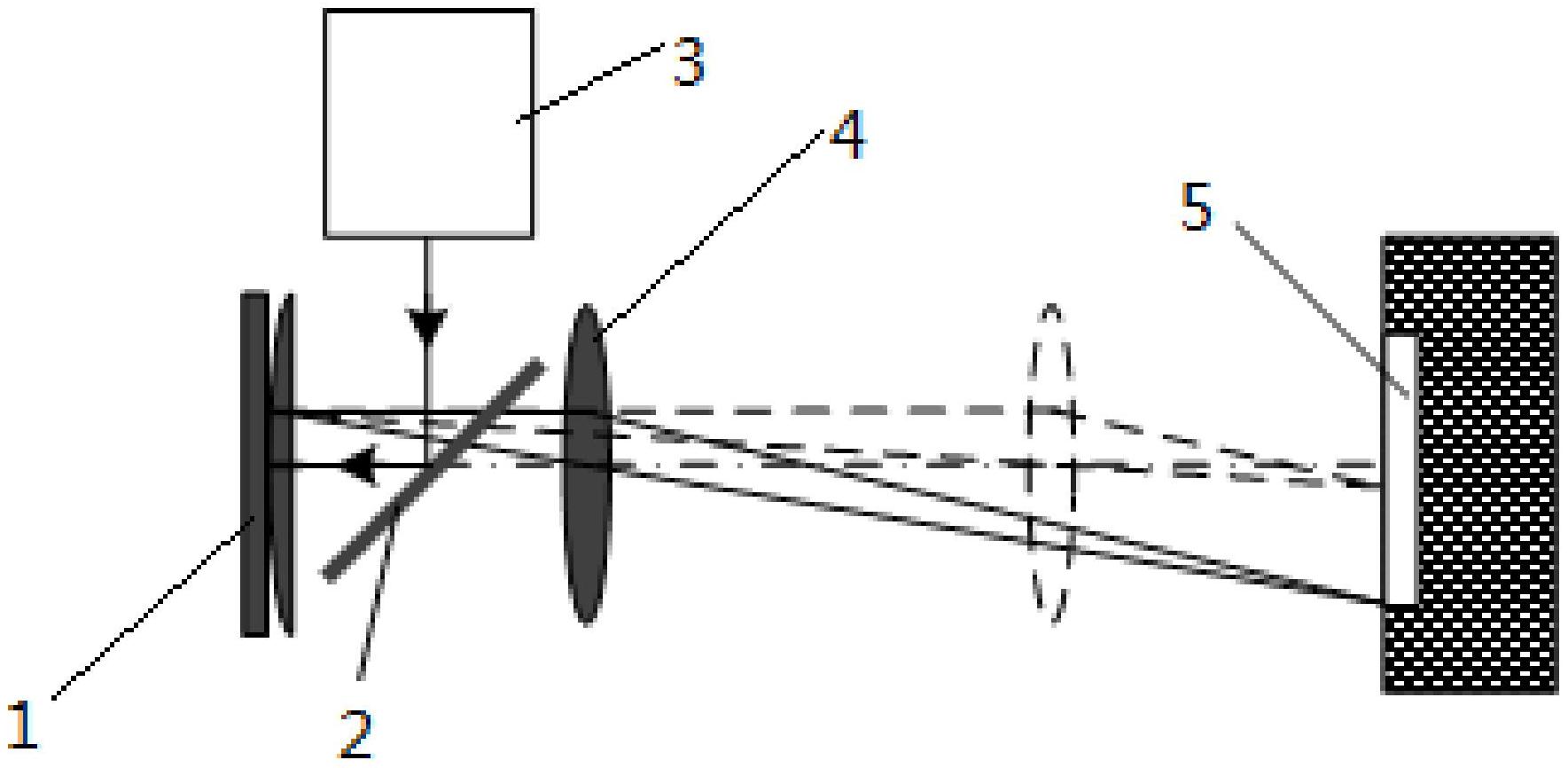

本实用新型公开一种利用数码相机观测的牛顿环实验装置，涉及教学器材技术领域，包括光具座，光具座上依次设置的牛顿环、分光片、凸透镜和数码相机，以及设于分光片一侧的光源；分光片与凸透镜的主光轴呈45°角，数码相机没有安装镜头；采用数码相机可观察较大范围内的实验现象，可观测微米级的实验现象细节，通过电子取景显示屏可放大观察图像细节，可方便地观察实验现象，可降低光路调节难度。便于讲解实验现象和方法。无机械移动，测量误差小。数码相机直接记录环形干涉条纹，利用软件从干涉条纹图中测出干涉条纹的直径，无回程误差。无需每套实验设备配套一台电脑，对场地要求低，可让学生学习更现代化的实验方法，有利于激发学生学习兴趣。
