一种用于联合法分离粗制甲醇及酯化反应甲醇回收的装置及精馏方法

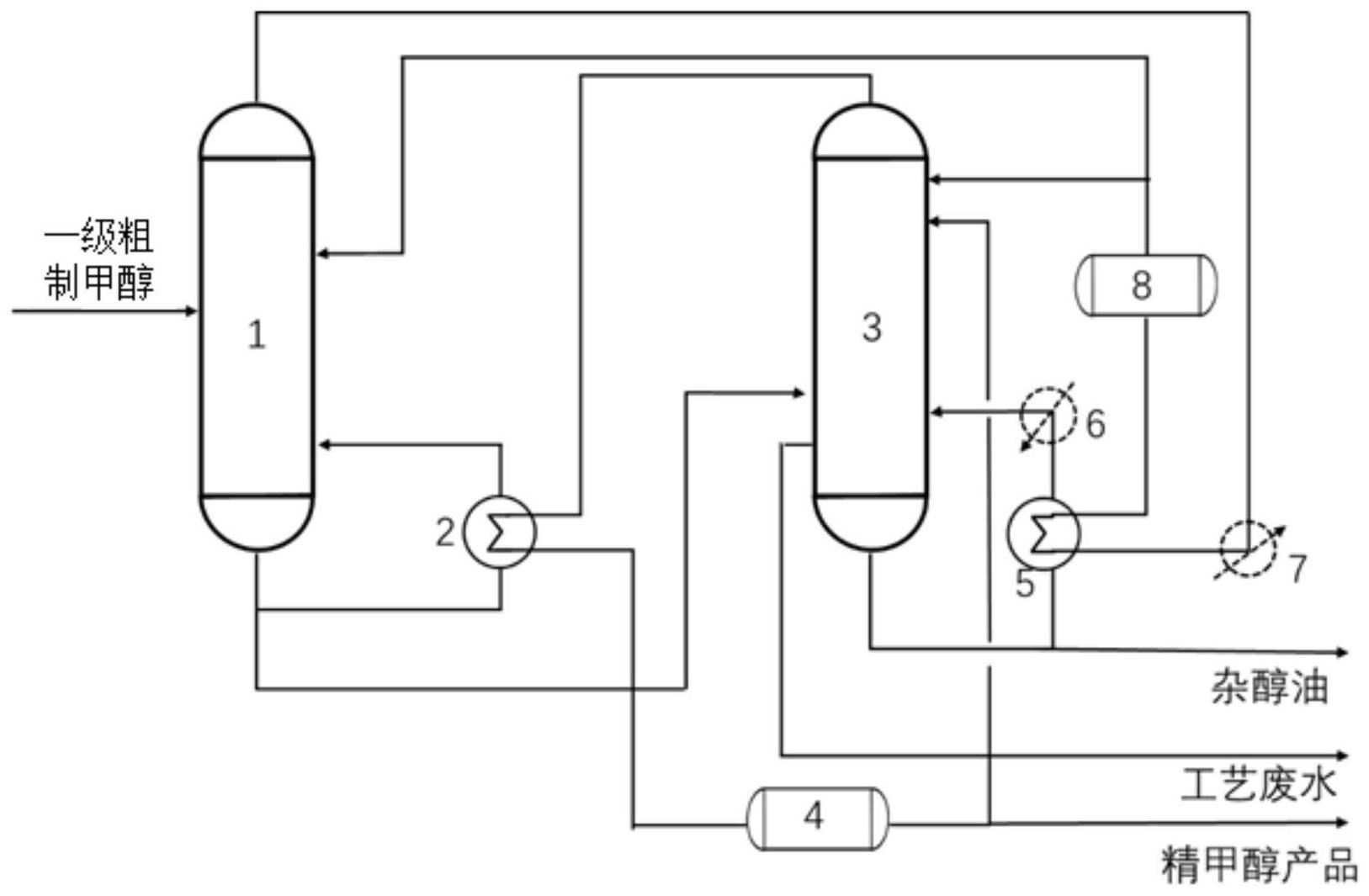

本发明涉及甲醇回收领域，具体公开了一种联合法分离粗制甲醇及酯化反应甲醇的回收装置及精馏方法，本发明低压塔塔顶依次与临时冷凝器、高压塔换热器、低压塔回流罐、高压塔相连接，同时低压塔回流罐出口还与低压塔相连；低压塔塔底与高压塔连接，低压塔塔底依次与低压塔换热器、低压塔连接；高压塔塔顶依次与低压塔换热器、高压塔回流罐、高压塔连接，高压塔回流罐出口处有产品采出；高压塔塔底通过管路与高压塔换热器、临时再沸器、高压塔连接。低压塔和高压塔塔顶出来的蒸汽分别为对方的换热器提供热量，塔底的釜底液又为对方的换热器降温，这种双效耦合设计，使整个体统实现能量的自给自足，能量得到高效利用，达到节能的目的。
