一种椭圆非圆齿轮驱动的八叶片差速泵

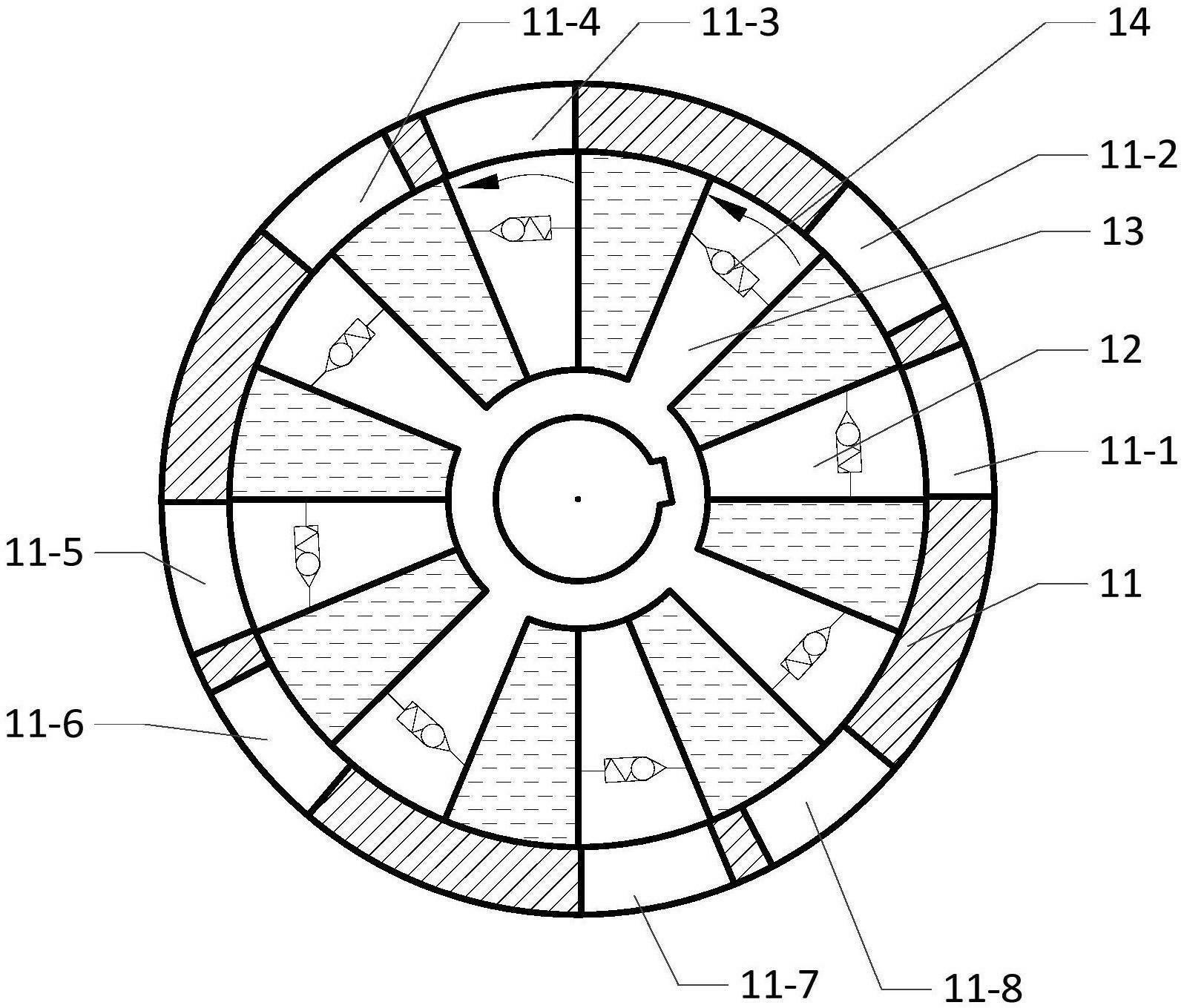

本发明公开了一种椭圆非圆齿轮驱动的八叶片差速泵。现有差速泵很难优化压力脉动、困液等问题。本发明的第一椭圆非圆齿轮和第二椭圆非圆齿轮均固定安装在输入轴上，第一共轭椭圆非圆齿轮与第一椭圆非圆齿轮啮合；第一共轭椭圆非圆齿轮和第一叶轮均固定安装在输出轴上；第二共轭椭圆非圆齿轮和第二叶轮均固结在轴套上，轴套活套在输出轴上；泵壳沿圆周方向依次开设有第一排液口、第一吸液口、第二排液口、第二吸液口、第三排液口、第三吸液口、第四排液口和第四吸液口；第一叶轮和第二叶轮均设置有四片叶片，所有叶片内部均安装有一个单向泄压阀。本发明排量大、流量稳定，不等速规律易调整，有效解决困液问题。
