一种矿体开采扰动围岩导致透水的相似物理模拟试验装置

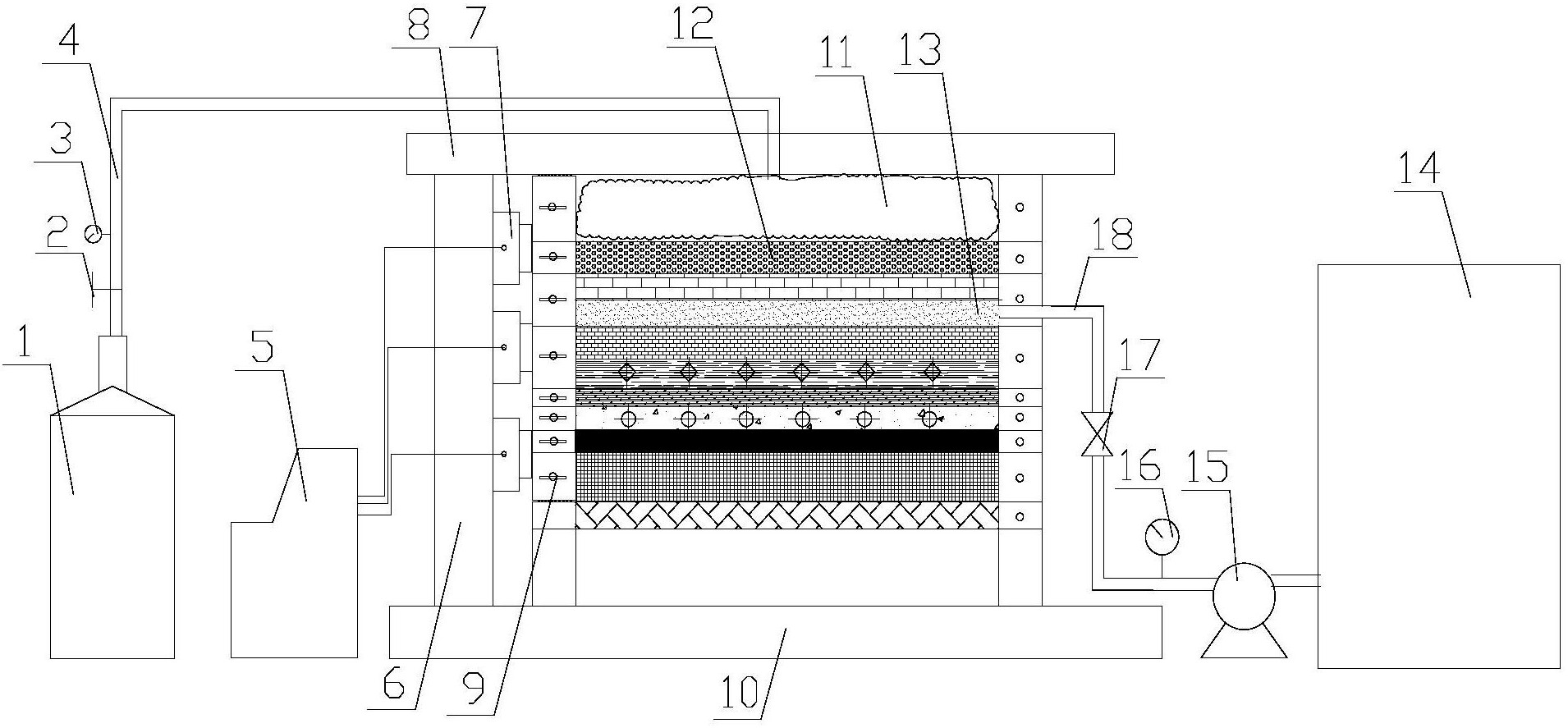

本发明涉及矿体开采扰动围岩导致透水相似物理模拟试验装置，包括相似物理模型框架，加载装置、侧向加压装置，模拟加压含水层装置、试验测试装置；相似物理模型框架由底座、三个立柱和顶梁组成，其中三个立柱中的两个外侧立柱为固定立柱，内侧立柱为可动立柱；加载装置由气囊，气管、气压表、阀门及高压气瓶组成；侧向加压装置由控制台、液压千斤顶组成；模拟加压含水层由塑料薄膜套内充填细砂模拟含水地层，再连接水管，由水泵给塑料薄膜套施加内供水及模拟含水层水压；按强度相似比设计相似物理模拟材料装入塑料薄膜作为相似物理模拟隔水地层；试验测试装置由钢化玻璃板、摄像仪、瞬变电磁仪、应变仪、声发射仪、光线光栅分析仪和计算机组成。
