一种偏光片贴附视觉检测定位装置

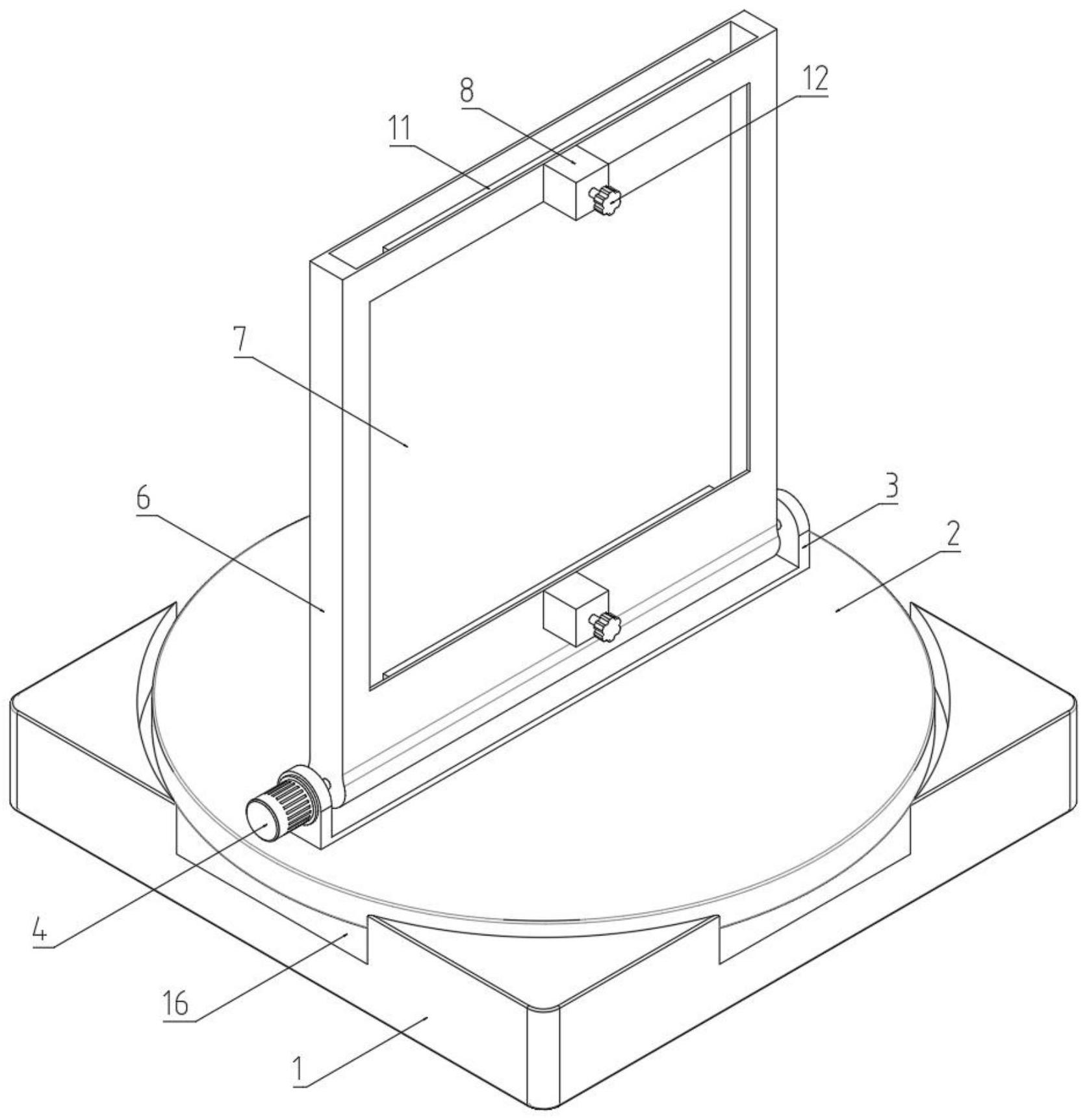

本实用新型公开了一种偏光片贴附视觉检测定位装置，包括检测台和设置于检测台上方的定位机构，在检测台上方安装有转动板，其中转动板上焊接有呈U形的置物座，其中置物座上水平安装有第一伺服电机，第一伺服电机的输出轴同轴连接有内沿轴，在内沿轴上固定套设有翻转板，在翻转板的顶壁和一侧壁形成有用于放置偏光片的插槽，在翻转板的一侧壁对称焊接有两个延伸筒，定位机构包括分别连接于两个延伸筒内壁的弹簧、分别与两个弹簧连接的活塞块以及分别粘接于两个活塞块上的回弹夹板，两个回弹夹板均位于插槽内。该偏光片贴附视觉检测定位装置，便于检测出偏光片在一些特殊角度下才能发现的瑕疵点，有利于使检测的结果更准确。
